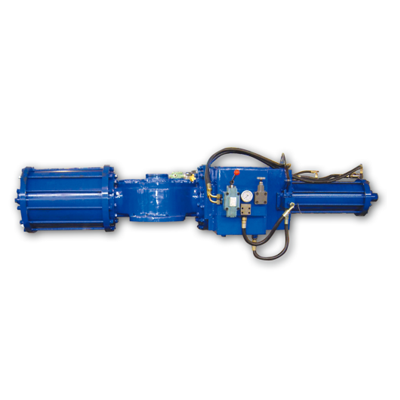

GTP拨叉执行器

阅览次数:553次




GTP系列拨叉式气动执行器主要配合90度行程大、中口径阀门使用,如:蝶阀、球阀、旋塞阀和风门等。可广泛应用于石油、化工、水处理、造纸、电力、供热、钢铁等行业。

采用拨叉传动机构将活塞杆的直线运行转化为旋转运动

双向机械行程限位,行程可调正负5度

输出轴(或指针)可指示阀门的开关位置

ISO5211国际标准底法兰连接尺寸

顶法符合NAMUR标准,便于安装限位开关等附件

GTP系列双作用型产生的额定输出扭矩12,5816,000,000lb—in(1,420 6,778,000Nm)。弹簧复位型产生的弹力扭矩超3,000,000—lb(339,000Nm)。GTP系列执行机构可长期工作于气压40—2000PSIG(3—14bar),液压最高为5000PSIG(345bar)的环境下。GTP系列的标准温度范围为—20℉至+200℉(—29℃至+93℃)。气动产品可选择的低温范围是—50℉至+180℉(—46℃至82℃)之间,液动产品可选择低温范围是—50℉至+200℉(—46℃至+93℃)间。而可选择的高温范围是0℉至+350℉(—18℃至+177℃)。

如需详细资料请致电我公司
